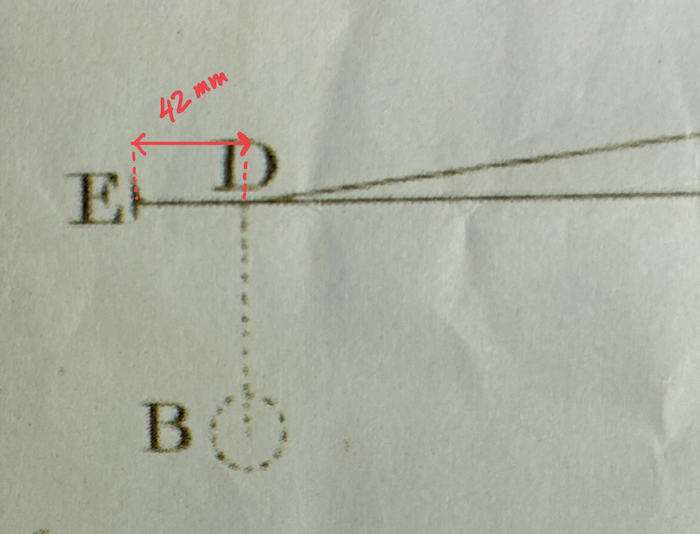

• Cavendish kolun ucuna bir ek yapmış. Bu ek (ED) görselde açıkca görülüyor. Toplar kolun ucundan asılmış oluyor, yani topların merkezleri arasındaki mesafe 1862 mm'dir, bu da kolun uzunluğudur. Cavendish, bu kolun ucuna bir fildişi cetvelin (E) olduğu bir parça ekliyor. Fildişi cetveller arasındaki mesafe de 1946 mm'dir (1862 + 42 + 42 = 1946)

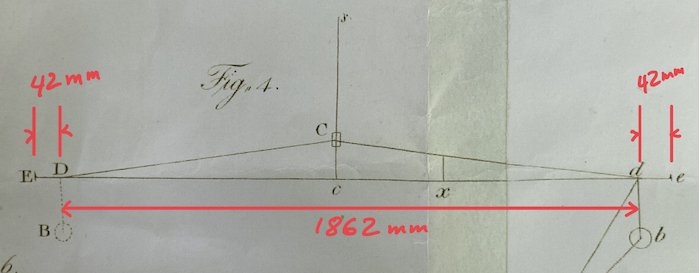

• Kolun tam görüntüsü.

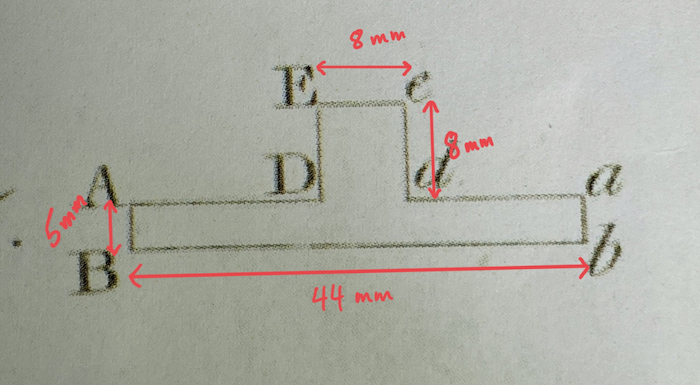

• Bu görsel kolun kesiti. Yani kolu ortadan kesersek bu profil çıkmış oluyor. Kolun eni (Bb) merkezde 44 mm. Kol uçlara doğru inceliyor ve en uçta 8 mm oluyor. Profilde görülen 8 mm'lik yükseklik (DE) değişmiyor, (Ee) de değişmiyor, sadece en değişiyor (ortada 44 mm, uçlarda 8 mm). Kolun kalınlığı (AB) de 5 mm. Kalınlık da değişmiyor.

Kolun üstten görünüşü. Bu görselde bir hata var. Cavendish, fildişi cetvellerin olduğu eki burada göstermiyor. Sanki kol yekpare olarak topların ucuna kadar gidiyormuş gibi çizmiş. Ben de, topların merkezleri arasındaki mesefeyi yazdım (1862 mm).
